Studio cinematico e a fatica di una macchina synchro
La sfida

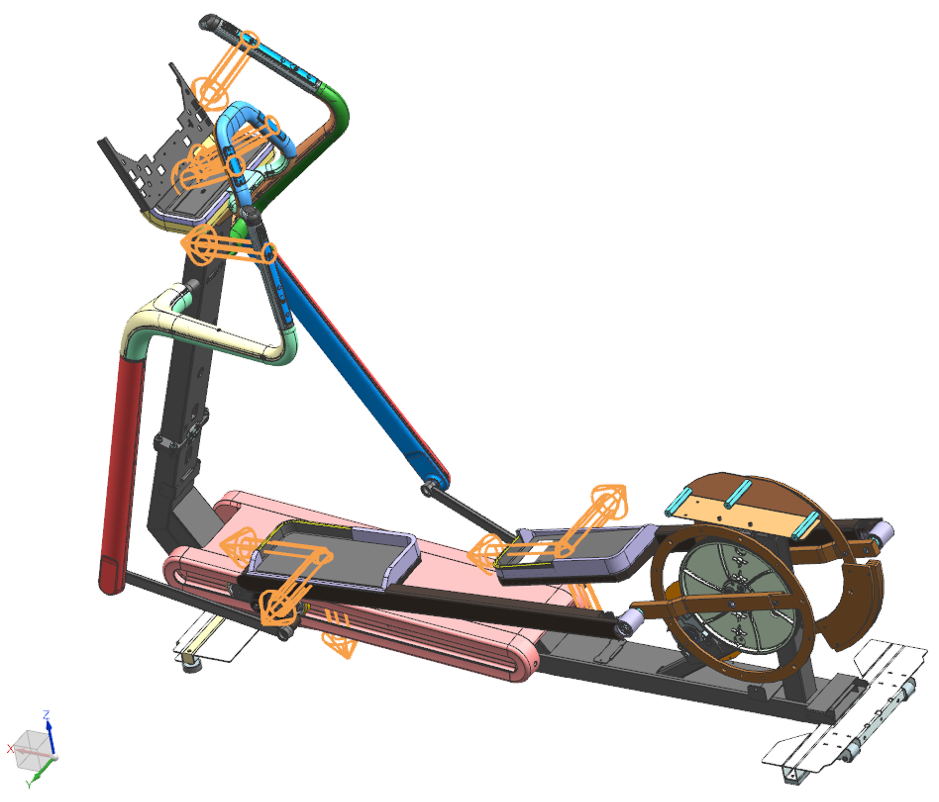

Partendo dalla geometria 3D del cinematismo della macchina è stato realizzato il modello multi-body per replicare il ciclo di funzionamento tipico sotto l’azione dei carichi esercitati dall’atleta.

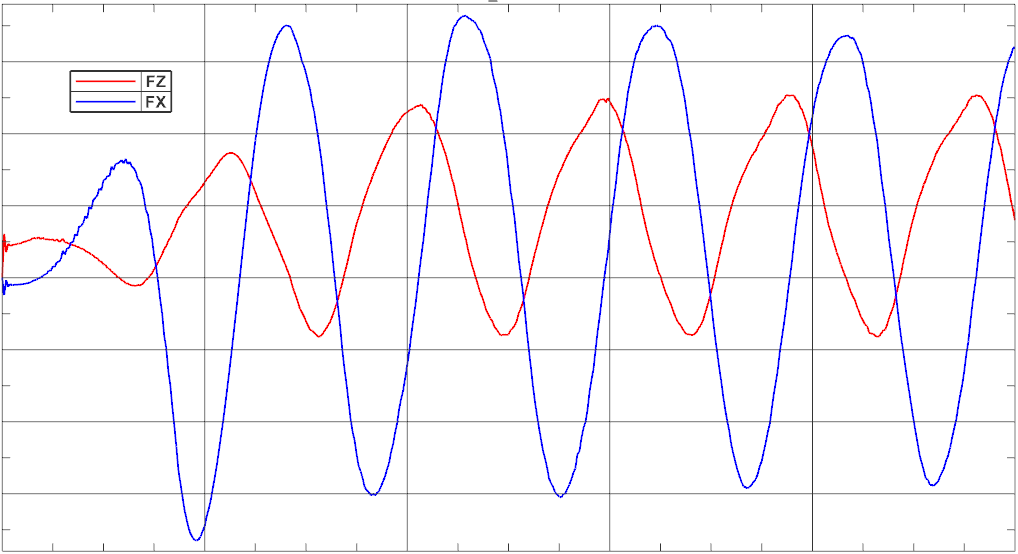

Successivamente sono stati verificati a fatica i componenti più sollecitati, utilizzando i carichi strutturali derivanti dal ciclo di funzionamento.
Il nostro contributo
Grazie a questo approccio è stato possibile individuare preventivamente le zone più critiche per la resistenza a fatica nei componenti e nelle saldature, che ha portato alla loro riprogettazione. Questo ha permesso di accorciare drasticamente i tempi di delibera del prodotto e i costi legati alla prototipazione.
Gallery
Verifica il prodotto prima di realizzarlo.
Se ti dicessimo che puoi ridurre i costi dei tuoi prototipi fino all’80% ti interesserebbe saperne di più?
Con la simulazione al calcolatore ti aiutiamo a prevedere il funzionamento del prodotto nelle condizioni di esercizio. Affidati a noi per eliminare gli errori di progettazione e realizzare prodotti funzionanti al primo tentativo! Contattaci adesso per una consulenza gratuita.
Contattaci subitoAnalisi Dinamica Multi-Body
Con l’analisi multi-body siamo in grado di dedurre le traiettorie e le velocità di movimento dei membri di un cinematismo, così come le forze che essi si scambiano in funzione del tempo. In altre parole grazie all’analisi dinamica multi-body siamo in grado di realizzare un vero e proprio “gemello digitale” (Digital Twin) del prodotto e di testarlo nelle effettive condizioni di funzionamento.
Fatica dei materiali
Prevenire i cedimenti strutturali del prodotto quando è sottoposto a carichi ciclici e dinamici, replicando le prove di fatica sperimentali. Abbiamo l’esperienza e gli strumenti per prevedere la vita a fatica del prodotto sottoposto a carichi statici variabili e sollecitazioni vibratorie.
