Correlazione FEM-Test di un robot manipolatore
Il problema
Quando si realizza il prototipo di un sistema complesso, come quello di un robot manipolatore, esistono aspetti di calibrazione che derivano dalla sfera meccanica e altri da quella del sistema di controllo.
Per riuscire a creare il Digital Twin del prodotto in grado di prevedere con accuratezza le condizioni di funzionamento è necessario passare da una fase sperimentale che permetta di caratterizzare i parametri meccanici del sistema e ridurre il numero di incognite in gioco.
Questo viene fatto attraverso uno studio di correlazione FEM-Test tra il modello matematico e quello sperimentale, ovvero le due facce del “gemello digitale”.
La sfida
SmartCAE ha collaborato alla realizzazione del modello ad elementi finiti validato di un robot manipolatore per determinarne le caratteristiche modali.
Il fine ultimo del progetto è stato quello di verificare e validare il modello analitico con le misure di analisi modale sperimentale (EMA).
Questa operazione risulta fondamentale per realizzare un modello analitico in grado di prevedere il comportamento reale del prodotto nelle condizioni di funzionamento.
Il nostro contributo

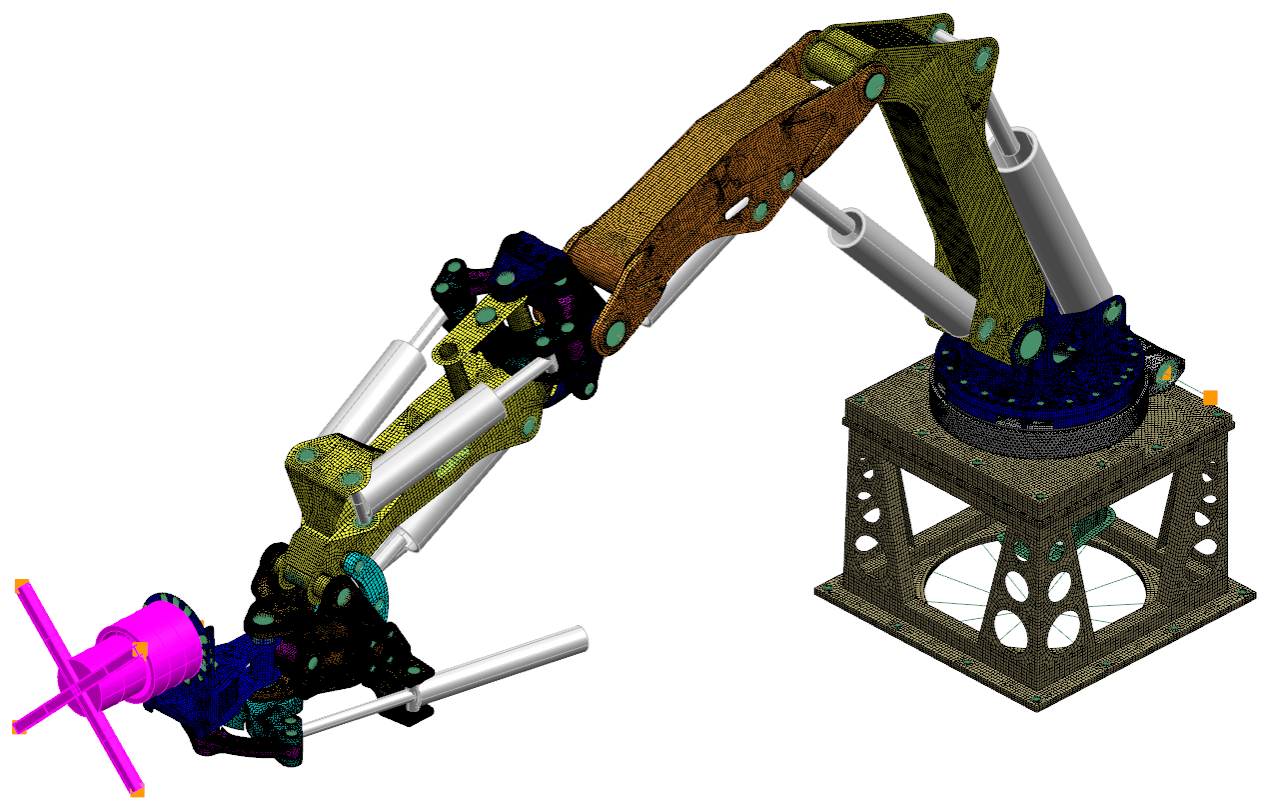

Partendo dalla geometria 3D del robot manipolatore ci siamo occupati della fase di realizzazione del modello ad elementi finiti, con particolare attenzione alla gestione dei giunti della catena cinematica.

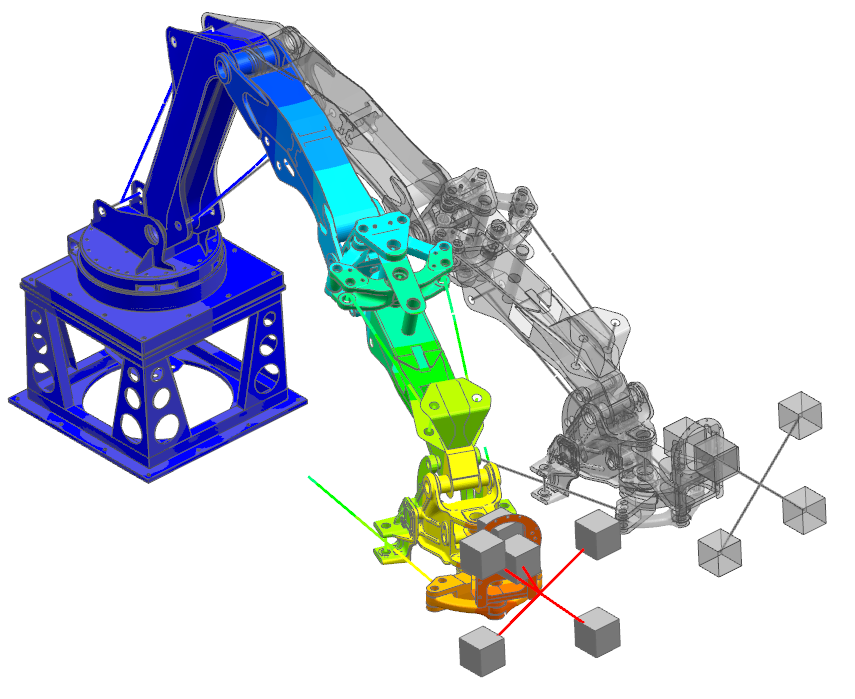

Successivamente abbiamo condotto la campagna di misura per la determinazione delle frequenze di risonanza e dei modi propri del robot. L’attività è stata condotta con il manipolatore posizionato in varie configurazioni geometriche, per ottenere delle misure affidabili.

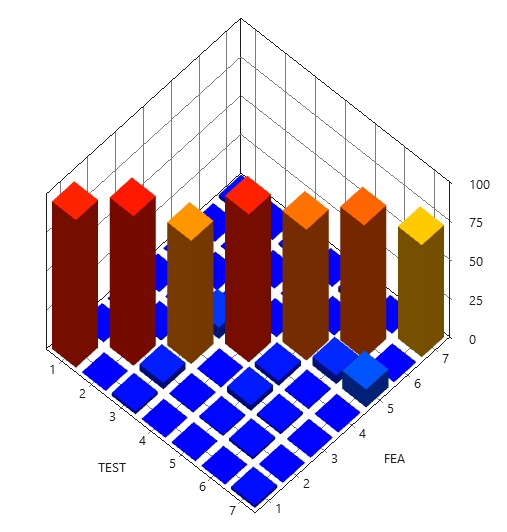

In ultimo, ci siamo occupati della verifica e validazione del modello FEM, mediante analisi di correlazione e model updating. Attraverso software specialistico sono state calibrate le rigidezze dei giunti e le proprietà del modello FEM, ottenendo un’ottima corrispondenza tra le simulazioni e le misure sperimentali.
I benefici per il cliente
L’esperienza ventennale di SmartCAE nella modellazione ad elementi finiti, unita alla profonda conoscenza delle problematiche della correlazione delle risposte dinamiche, ha permesso al cliente di avere un interlocutore unico in grado di supportarlo in tutto il ciclo del progetto: virtuale, sperimentale e validazione.
Grazie al modello validato è stato possibile individuare quali fossero i giunti del robot manipolatore più soggetti a oscillazioni e a errori di posizionamento del manipolatore, per la loro riprogettazione.
